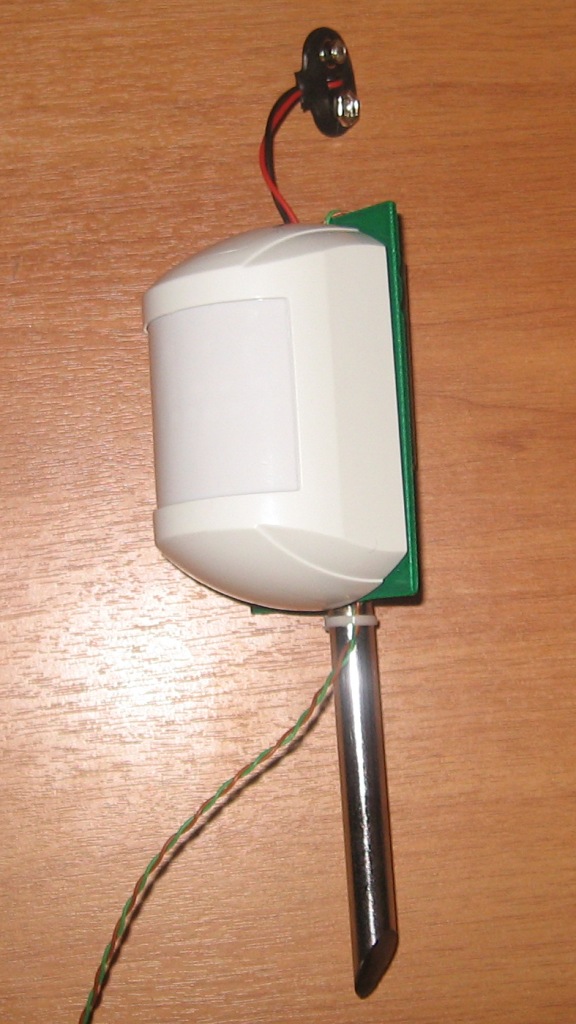

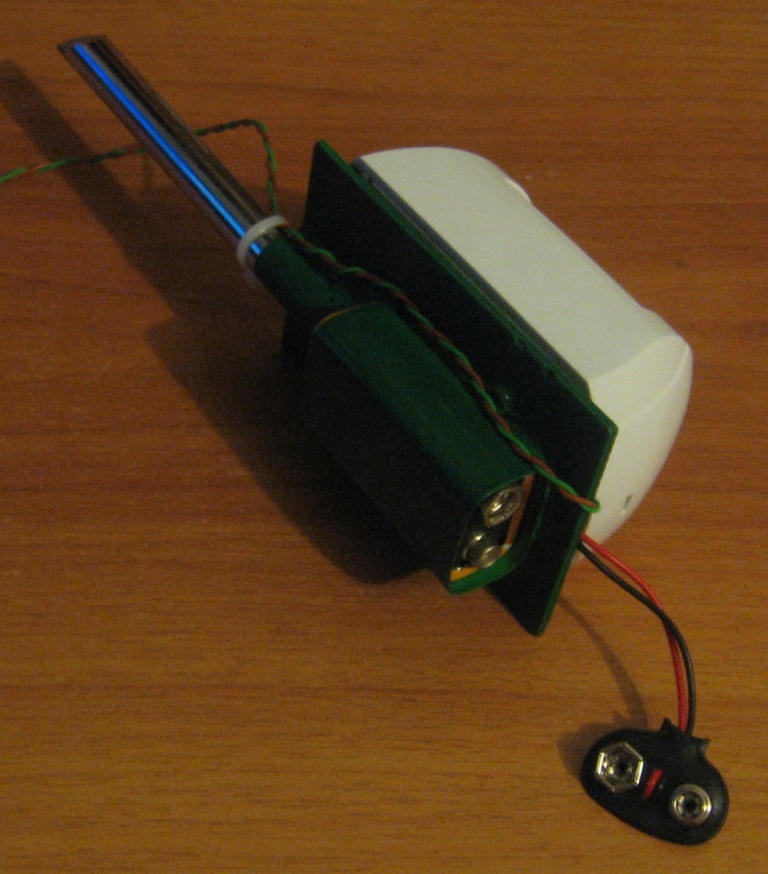

По просьбе   публикую устройство игровой мины. Внешне выглядит она так как на втором и третьем рисунке (камуфляж для неё можно использовать холщёвый мешочек и или цилиндр с отверстием для датчика)

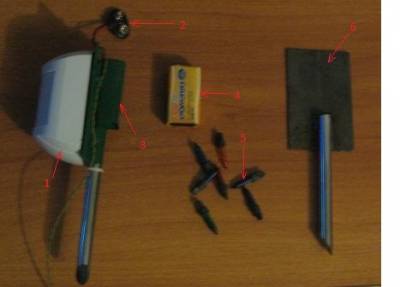

Понадобится для работы (адаптировано к г. Комсмомольску на Амуре):

1. Инфракрасный датчик «Астра». Номер не помню, но это и не важно, выбирайте самый дешёвый. Продаётся в специализированном магазине по адресу: Комсомольская 64 (напротив автолюбителя). Цена 265 рублей

2 .Штекер для батарейки крона, продаётся на Кирова, в «Доме быта». Цена 10 рублей

3. Крепление делается из жестяной банки

4. Батарейка крона . Цена 35-80 рублей. Если аккумуляторная , то 350 рублей (Дом Быта)

5. Лампочки для гирлянды (обязательно в виде капсулы, круглые не подойдут). Цена 3,5 рубля (дом Быта)

6. Держатель делается из мусора найденного в гараже: металлическая пластинка и шток от старого амортизатора) . Можно сделать из фанеры (у кого что есть)

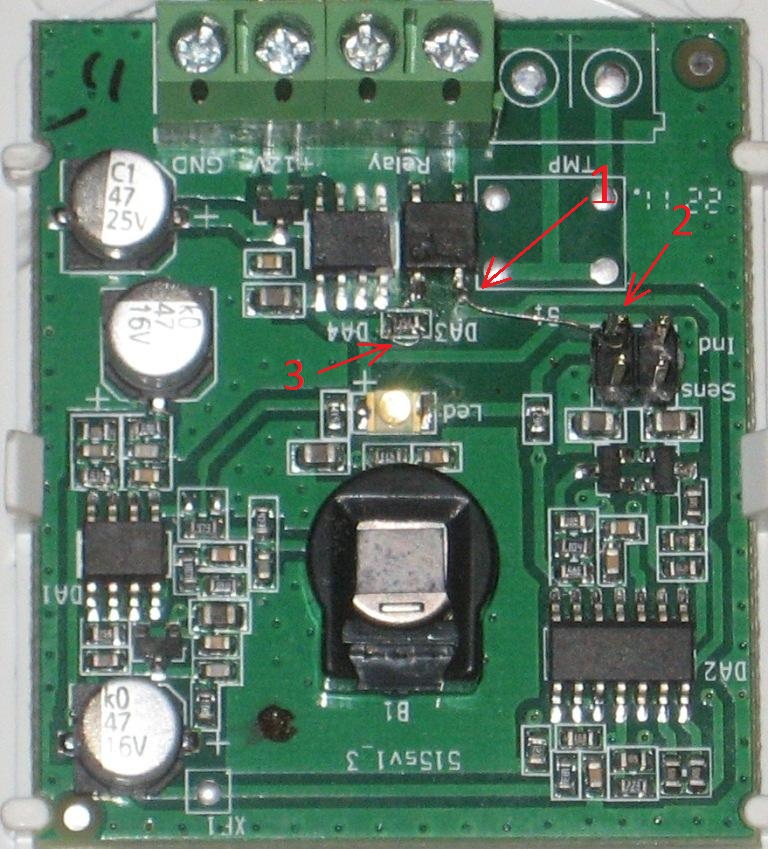

 Принцип действия простой: подключаем батарейку к питанию устройства, а провода для воспламенителя пропускаем через реле (все подписано на плате). А теперь самое сложное. Сам датчик работает на размыкание, то есть в режиме ожидания (контакты замкнуты) а врежиме тревоги они размыкаются. Нам нужно всё наоборот, что бы детектор включал воспламенитель в режиме тревоги. Для этого на микросхеме оптопары отпаиваем ножку (1). Припаиваем эту ножку к контакту (2). После чего нужно выпаять резистор (3) , а вместо него припаять эти контакты между собой (или просто напаять сверху , как на рисунке). Провод от детектора к воспламенителю имеет штекер, в режиме установки в него вставляестся контрольная лампочка, после установки (при потушеной лампочке) отключаем лампу, подключаем хлопушку.

Работает устройство просто : включаем питание , датчик начинает думать минуту, в это время реле замкнуто, после чего входит в режим ожидания, до того момента, пока в поле лучей не попадёт теплокровный организм, после чего замыкается.

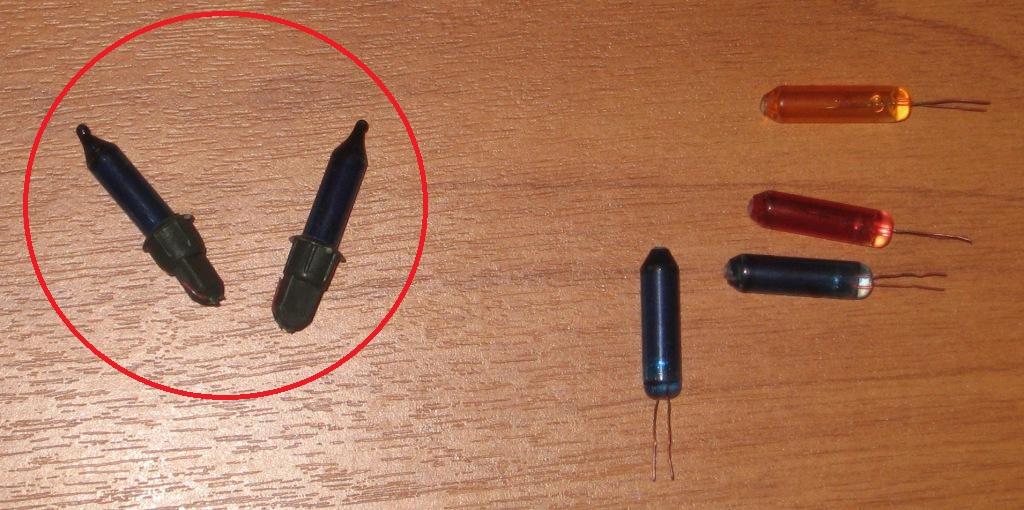

Воспламенитель делаем из лампочки. Слева лампочки целые (в кружке), надпиливаем надфилем носик и отламываем кончик так же , как у медицинской ампулы. Крошим серу от спичек в пудру, засыпываем в полученую дырку, заклеиваем прозрачным скотчем (что бы не высыпалась). Всё, готов , вставляем его в хлопушку Корсар №4
